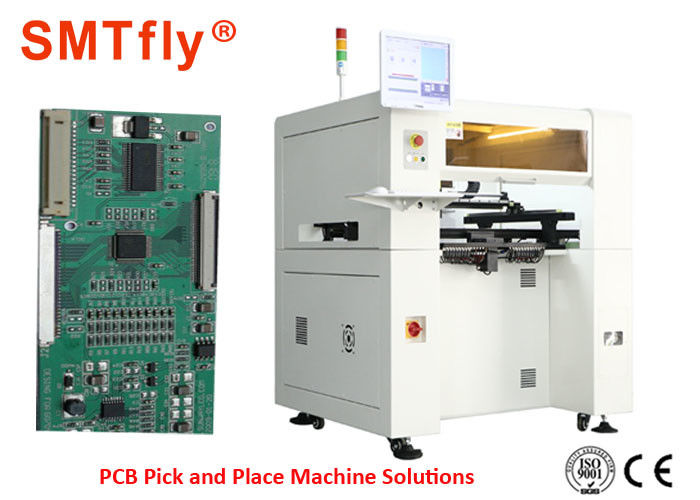

Προσαρμοσμένη μηχανή τοποθέτησης τοποθέτησης επικεφαλής SMT, επιλογή PCB και συστήματα θέσεων
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ανώτατη ταχύτητα τσιπ: | 12000Pcs/h | Ράγα Drive XYZ: | Βαρύς γραμμικός οδηγός υψηλής ακρίβειας TBI |
|---|---|---|---|
| Οπτική επίδειξη: | 2 βιομηχανική αναλογία 4 επίδειξης ελέγχου: ψήφισμα 3 1024x760 | Συμπιεσμένος αέρας: | 0.5-0.6MPA |
| Ακρίβεια προσδιορισμού θέσης: | 0.01mm | Τροφοδότες: | 60 (πριν από 24 μετά από 36) |
| Υψηλό φως: | Επιλογή SMT και μηχανή θέσεων,να τοποθετήσει τμημάτων PCB μηχανή |
||
Προσαρμοσμένες επιλογή PCB τοποθέτησης επικεφαλής και μηχανή θέσεων, χαρακτηριστικά γνωρίσματα SMTfly-PP6H:
 |
Ο εξοπλισμός υψηλής ακρίβειας, η μηχανή είναι εξοπλισμένος με οκτώ κάμερες, ένα σημάδι, μια μεγάλης ακρίβειας κάμερα, η κάμερα μεγάλης έξι αναγνώρισης μπορεί αποτελεσματικά τοποθετώ 0402-5050 RCA, δύο κρυσταλλολυχνίες, SOP, το τσιπ qfp-256, BGA και άλλα μεγέθη 45mm * αναγνώριση μεγέθους 45mm των συστατικών μέσα στην τοποθέτηση. |
| |
Η X-$L*Y κίνηση που χρησιμοποιεί την εισαγόμενη βίδα σφαιρών υψηλής ακρίβειας αλέθοντας + εισήγαγε το βαρύ γραμμικό οδηγό, γρήγορα να τοποθετήσει, χαμηλού θορύβου, υψηλή ακρίβεια. |
| |
Η σταθερότητα, η χρησιμοποιώντας σερβο μηχανή της Ιαπωνίας Matsushita και η κίνηση, γραμμικός οδηγός ακρίβειας TBI, κενή γεννήτρια της Ιαπωνίας, μεγάλης ακρίβειας ακροφύσιο JUKI, αυτόματο σίτιση ενσωματωμένο σύστημα υψηλό PC διαμόρφωσης βιομηχανικός υπολογιστής, προστατεύουν αποτελεσματικά τη μακροπρόθεσμη λειτουργία της μηχανής της σταθερότητας. |
| |
Τριφασική αυτόματη σύνδεση μετάδοσης από τα αριστερά προς τα δεξιά (το πρώτο τμήμα είναι αρμόδιο για την αναμονή τον πίνακα, το δεύτερο τμήμα είναι αρμόδιο για επισυναμμένος στον πίνακα. Από τη μηχανή στην επανακυκλοφορία) αποτελεσματικά εκτός από το χρόνο πινάκων περασμάτων, υψηλότερη αποδοτικότητα. |
Προσαρμοσμένες επιλογή PCB τοποθέτησης επικεφαλής και μηχανή θέσεων, προδιαγραφή SMTfly-PP6H:
| Τροφοδότες | 60 (πριν από 24 μετά από 36) | Δίσκοι | Υποστήριξη 12 ομάδες | ||
| Κεφάλι τοποθέτησης | 6 (χωρίς αλλαγή του ακροφυσίου) | Μέση δύναμη | 600W | ||
| Ακρίβεια προσδιορισμού θέσης | 0.01mm | Σειρά απομονωτών ακροφυσίων | 5mm | ||
| Δύναμη | 220V, 50Hz | Συμπιεσμένος αέρας | 0.5-0.6Mpa | ||
| Μηχανή κίνησης | Σερβο μηχανή Matsushita | Ανώτατη περιοχή PCB | 600*430mm | ||
| X-$L*Y ανώτατη σειρά μετακίνησης | 700*619mm | ||||
| Σειρά μετακίνησης άξονα Ζ | 20mm | ||||
| Τροφοδότης ζωνών | 8,12,16,24 32mm Feida, X-$L*Y μετάδοση Feida κλονισμού: Εισαγόμενη βίδα σφαιρών TBI μεγάλης ακρίβειας + εισαγόμενος βαρέων καθηκόντων γραμμικός οδηγός TBI. | ||||
| Ανώτατη ταχύτητα τσιπ | 12000Pcs/h | ||||
| Στον τρόπο πινάκων | Τριφασικός στον προσδιορισμό θέσης μεταφοράς PCB σύνδεσης πινάκων από τα αριστερά προς τα δεξιά αυτόματο (στον πίνακα για να είναι πίνακας, περιμένοντας πίνακας πινάκων) αυτόματο | ||||
| Ράγα Drive XYZ | Βαρύς γραμμικός οδηγός υψηλής ακρίβειας TBI | ||||
| Σύστημα κίνησης κινήσεων | Μεγάλη ταχύτητα της Panasonic DSP-που οδηγείται | ||||
| Κενή πηγή ακροφυσίων | Μεγάλη κενή γεννήτρια με τον κενό διακόπτη | ||||
| Λειτουργικό σύστημα | Με βάση το λειτουργικό σύστημα παραθύρων, η επιχείρηση τεχνολογίας της Kay Yang ανέπτυξε ανεξάρτητα το αυτόματο λειτουργικό σύστημα μηχανών τοποθέτησης. | ||||
| Συστατική γωνία | 0-360 ° οποιαδήποτε γωνία, σύγχρονη περιστροφή στην κίνηση | ||||
| X/Y τρόπος λειτουργίας | Έξυπνος γραμμικός σύνδεσμος επιτάχυνσης και επιβράδυνσης καμπυλών | ||||
| Στον τρόπο πινάκων |
Ενός σταδίου αυτόματη σύνδεση από τα αριστερά προς τα δεξιά, αυτόματος προσδιορισμός θέσης μεταφοράς PCB.
|
||||
| Οπτική επίδειξη | 2 βιομηχανική αναλογία 4 επίδειξης ελέγχου: ψήφισμα 3 1024x760 | ||||
| Προγραμματισμός | όμοιος--όμοιος προγραμματισμός, οπτικός προγραμματισμός, ισότιμη εισαγωγή αρχείων PCB | ||||
| Προσδιορίστε τον αριθμό καμερών | μια κάμερα αναγνώρισης σημαδιών, ταυτόχρονη κάμερα μεγάλης έξι αναγνώρισης, μια μεγάλης ακρίβειας κάμερα αναγνώρισης εικονοκυττάρου 5 εκατομμυρίων. | ||||
| Τρόπος ρύθμισης ραγών |
Εγχειρίδιο + αυτόματος
|
||||
| Ανοικτός συναγερμός κάλυψης | Επιβράδυνση ή κάτω | ||||
| Βελτιστοποίηση τοποθέτησης | το πρόγραμμα βελτιστοποιεί αυτόματα την τοποθέτηση που ολοκληρώνεται για να συνεχίσει την παραγωγή χωρίς αναμονή μια αναστοιχειοθέτηση. | ||||
| Τοποθετήστε τον τρόπο | Χειρωνακτικός ημιαυτόματος πλήρως αυτόματος | ||||
| Παράθυρο λειτουργίας | Διπλή επίδειξη πριν και μετά από το φιλικότερο προς το χρήστη σχέδιο λειτουργίας. | ||||
| Αυτόματη σύνδεση | Αυτόματα συνδεμένος με ενώστε μπροστινό και πίσω μέρος τον εξοπλισμό σημάτων. | ||||
| Συντομότερο κουμπί | Σε μη απευθείας σύνδεση αυτόματη λειτουργία αναστοιχειοθέτησης για να καθαρίσει το συναγερμό. | ||||
| Εφαρμόσιμη τοποθετώντας σειρά | Κατάλληλος για 0402, 0603, 0805, 1206, χάντρα λαμπτήρων των οδηγήσεων, δίοδος, τρίοδος, ΜΈΘΥΣΟΣ, QFP, BGA με την πίσσα καρφιτσών μεγαλύτερη από 0.3mm στο ποσοστό 45 * 45mm. | ||||
| Βάρος | 450Kg | Διαστάσεις |
1395 * 1180 * 1376mm |
||
